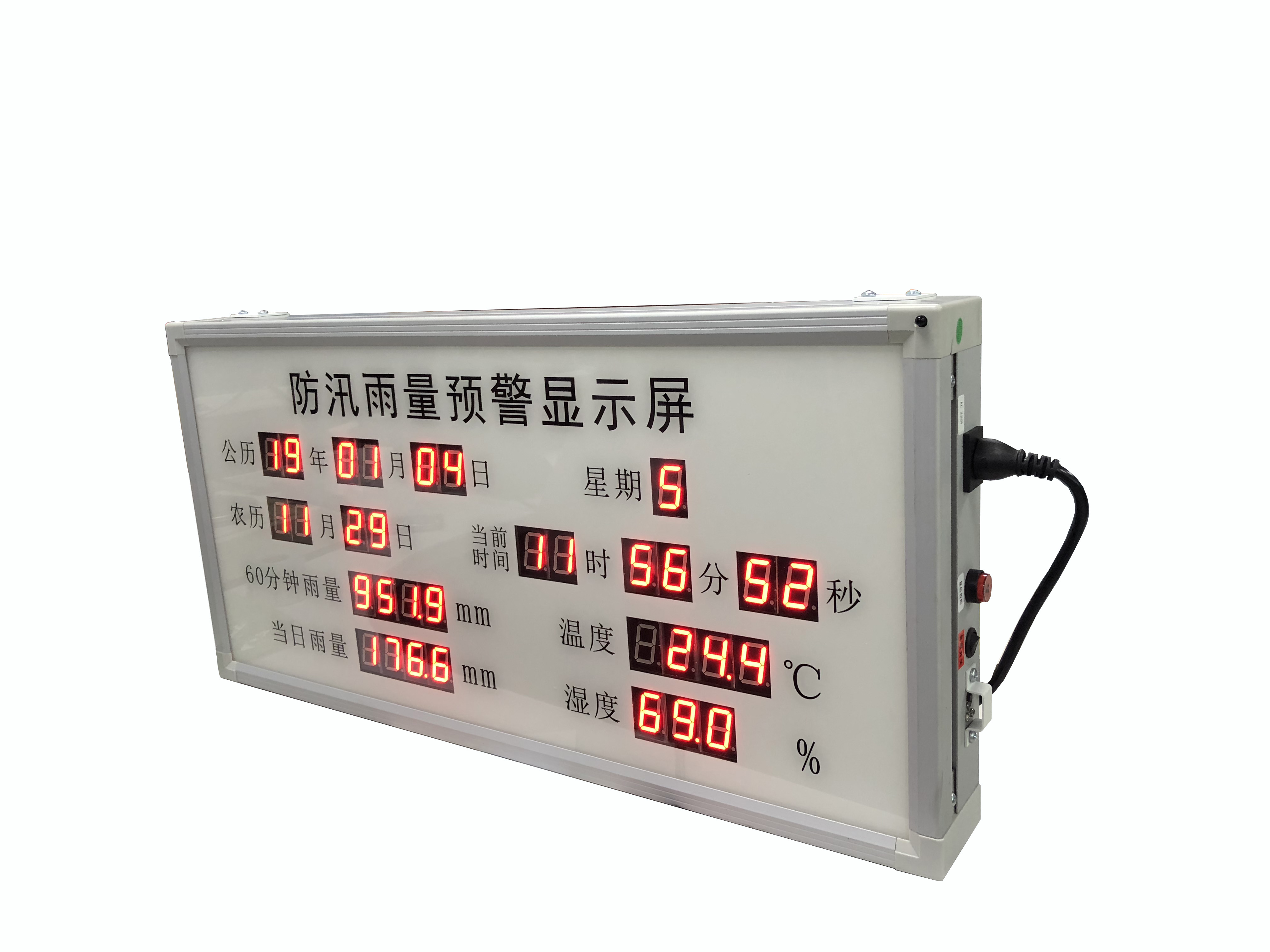

HHD1600-防汛雨量預警顯示屏

本產品廣泛用于降雨過程記錄、顯示及廣大山區居民防御暴雨、山洪災害報警，同時又能與廣播預警終端設備連接組成雨量廣播預警站。

技術參數：

系統額定電壓	AC220V/50Hz
工作環境	溫度-10℃～40℃ 相對濕度＜85％
產品功耗	整屏＜50W
產品壽命	平均使用壽命＞10W小時，MTBF＞2W小時
遙控距離	≤10m
數據保存	斷電數據保存長達7天
外框尺寸	620mm(寬)X300mm(高)X70mm(厚)
安裝方式	掛墻
出線方式	出線方式在屏體左上角，電源插頭為三角國際

產品功能及特點:

◆  時間自動運行，可通過遙控器校正時間，也可通過RS232通訊校正時間

◆  2個雨量數據通過RS232通訊下發數據

◆  溫濕度數據通過溫濕度傳感器采集，溫度可以顯示負數

◆  通訊接口為RS232通訊，安裝在屏體內部左側安裝D89母端，同時在屏體內部左側配一個USB接口供電（給藍牙模塊供電）。客戶自己提供藍牙模塊，內置在看板內部左側

◆  顯示屏內置明緯電源

◆  安裝方式：掛墻

通訊規約:

LED召測

中心地址 1 遙測站地址0000000001 密碼0x0451 功能碼 88 發報時間 12-12-07-08：56：50

7E 7E（起始字符）00 00 00 00 01（遙測站地址）01（中心站地址）04 51（密碼）88（功能碼）80 08（報文上下行標識及長度）02（報文起始符02H表示傳輸正文起始）00 00（流水號）12 12 07 08 56 50（發報時間）05（結束符）a9 c9（校驗）校驗2字節

遙測站應答

報文起始符 02 流水號0a02 發報時間 12-12-07-08：56：24 遙測站類型 雨水站 觀測時間 1212070856 60 分鐘降雨量389.5日降雨量765.1報警狀態1（0不報警，1為報警）蓄電池電壓12.8V 信號強度25；

7E 7E（起始字符）00 00 00 00 01（遙測站地址）01（中心站地址）04 51（密碼）88（功能碼）XX XX（報文上下行標識及長度）02（報文起始符02H表示傳輸正文起始）0A 02（流水號）12 12 07 08 56 24（發報時間）F1F1（遙測站地址引導符）00 00 00 00 01（遙測站地址）48（遙測站分類）F0F0（觀測時間引導符）12 12 07 08 56（觀測時間）1A 19（要素標志符長度）00 38 95（60分鐘降雨量）1F19（要素標志符長度）00 76 51（日降雨量）46 08（要素標志符長度）1（報警狀態）38 12（要素標志符長度）12 80（電壓）FF 03 08 25（信號強度）03 XX XX

LED確認下行報文

中心地址 1 遙測站地址0000000001 密碼0x0451 功能碼 88 發報時間 12-12-07-08：56：50

7E 7E（起始字符）00 00 00 00 01（遙測站地址）01（中心站地址）04 51（密碼）88（功能碼）80 08（報文上下行標識及長度）02（報文起始符02H表示傳輸正文起始）00 00（流水號）12 12 07 08 56 50（發報時間）04 a9 a9



應用場景:

◆倉庫環境監測和預警  ◆農業大棚  ◆工地環境監控  ◆冷庫

◆實驗室溫濕度監控  ◆氣象數據監控  ◆水文監測  等
