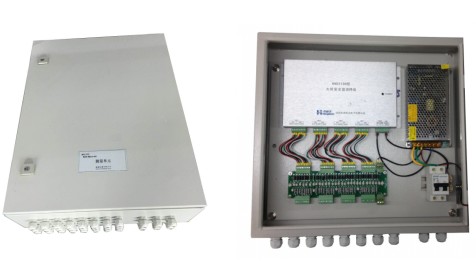

HHD-CAP-4000型大壩安全監測終端

產品特點：

1、多模式數據采集功能：根據上位機（組態軟件或專用安全監測軟件）的命令或外部條件實現不同模式的數據采集控制功能：

◆按中央控制方式進行巡測或點測；

◆按自動控制方式進行巡測，起始測量時間和測量時間間隔可自由設定；

◆按特殊自控方式進行巡測，這是在上位機出現故障/通信線路中斷或外部供電中斷等情況下利用自備電源繼續實現定時巡測，并自動存儲數據。

1. 大容量存儲功能： 自帶8 M bytes 的存儲容量，測量數據將根據存儲策略自動存儲，存儲數據有掉電保護功能，通過通訊接口可以讀出存儲的歷史數據記錄。
2. 多通道采集數據，同時可以介入8-40支傳感器，8通道、16通道、24通道、40通道可選。

4、多種通訊方式：支持RS485、RS232，采用標準MODBUS RTU通信協議，可接入無線通訊模塊或電臺，可實現基于GPRS/CDMA、超短波方式的數據傳輸；可實現與一些智能檢測儀器的通訊，如浮子水位計、翻斗式雨量計等。
5、對時功能：具有實時時鐘模塊，上位機可通過通訊網絡對本裝置進行對時，以保證整個安全監測系統時間的統一性。

6、抗干擾防雷：在電源、通信和傳感器接口處設置防雷器件，防止感應雷電流對內部電路造成損壞，保護裝置長期可靠穩定運行。



技術參數：

符號	名稱		單位	最小	典型	最大
激勵特性
Rout	交流輸出阻抗		Ω		0.4
Ishort	輸出短路電流		mA	22	30	50
Vpp	輸出電壓峰峰值		V	13.5	15	16.5
RL	允許最小不失真負載		Ω	200	600	∞
Tshout	允許短路時間		S			∞
接收特性
Rin-1	負端輸入阻抗		Ω	104-1.0%	104	104+1.0%
Rin-2	正端輸入阻抗		Ω	104-1.0%	104	104+1.0%
Rin-3	差模輸入阻抗		Ω	2x104-1.0%	2x104	2x104+1.0%
Cin	輸入電容		pf		15
工作頻率范圍（Hz）
第一段		第二段	第三段		通掃
450-2000		2000-3000	3000-5000		450-4000
電源電流			100mA（典型值）
單只傳感器測量時間			5秒
頻率測量精度			0.1Hz
溫度測量精度			0.2°C（-50°C—70°C），1°C（70°C—90°C），2°C（90°C以上）
尺寸規格（長寬高）			650X520X200



適用領域：水庫大壩、江堤、山體、邊坡、公路、橋梁、建筑物等安全監測。
