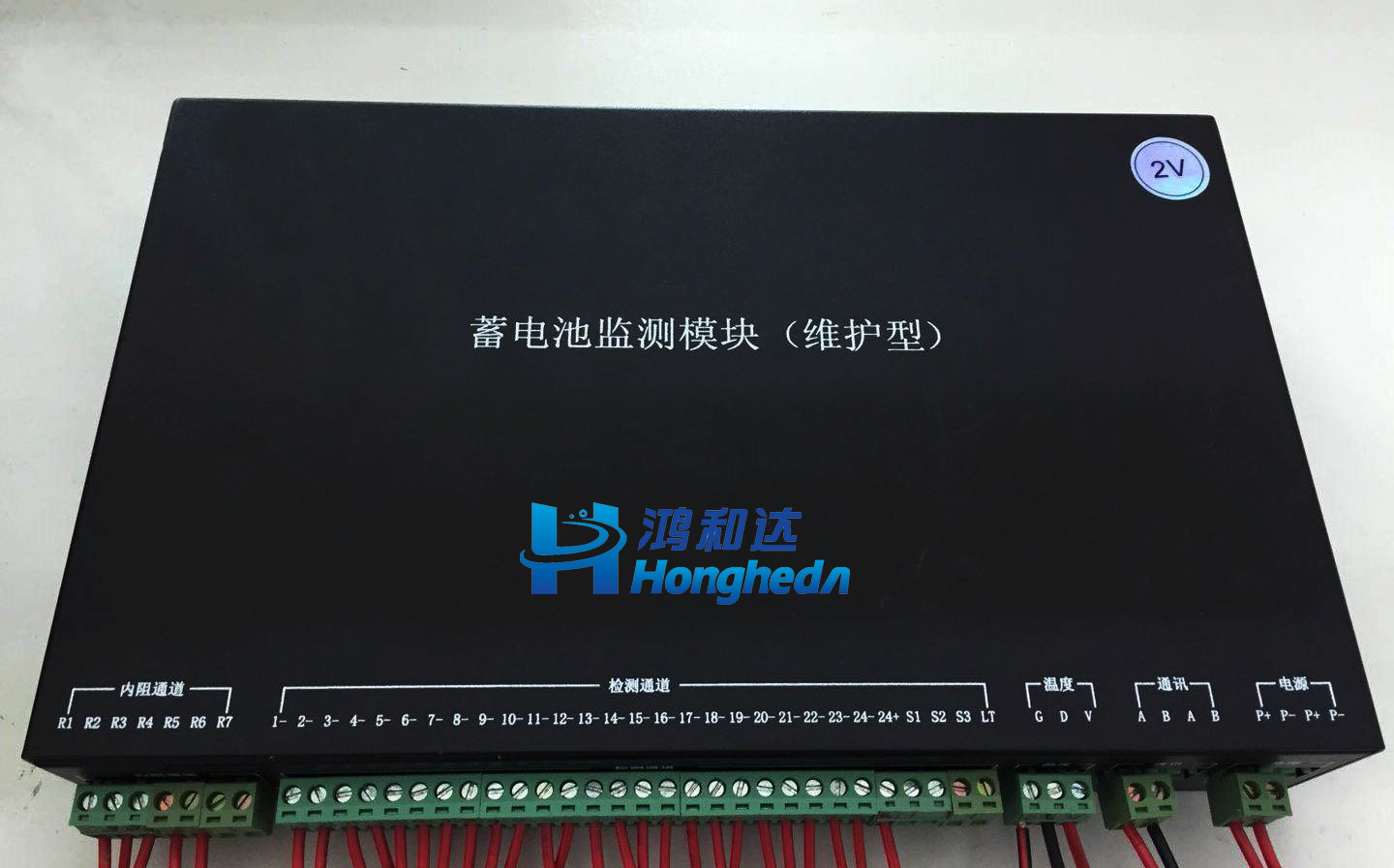

蓄電池在線監測與維護模塊

監測功能：

在線實時監測蓄電池組的：運行狀態、組端電壓、充放電電流、單體電壓、單體內阻、電池組剩余容量、電池溫度或者環境溫度、漏液告警。

• 內阻檢測功能：

①、在線自動進行每節電池的內阻，周期每個月一次。

②、現場手動測試每節電池的內阻。

• 漏液檢測功能：

在線監測蓄電池是否漏液，當蓄電池極柱漏液到漏液檢測帶時則會有報警提示。

• 核對性放電維護功能：

可通過調節用戶的開關電源模塊輸出電壓，使電池組對實際負荷放電，可設定四個核對性放電終止條件（總電壓、單體電壓、放電容量、放電時間），到達任一設定條件，均能及時提供告警提示，并能將核對放電和充電數據進行單獨存放，便于分析處理。

• 快速容量估算和剩余容量監測功能：

結合安時（AH）計法、開路電壓法建立科學的蓄電池剩余容量_SOC_數學模型，同時把電壓、電流、充放電時長等相關數輸入數學模型估算出電池組剩余容量。

• 數據存儲功能：

系統配備SD卡直接將數據存儲到SD卡節省數據導出時間，充電數據、放電數據和報警過程數據進行了分類單獨存儲，有利于數據檢索和分析利用，存儲空間可存儲五年以上監測數據。

技術參數設計

單體電壓監測范圍	0.8-3V
電壓監測精度	±0.1%+1mV
內阻測量精度	±2%+25μΩ
在線容量（SOC）	誤差不大于10%
電流監測范圍	0—1000A（可選50A/100A/150A/300A/500A/1000A）
電流監測精度	±1%
溫度監測范圍：	-30℃—+85℃
溫度監測精度：	±0.5℃
輸入絕緣電阻	≥10MΩ
通 訊 參 數	波特率（2400/4800/9600/19200bps）可設
主 機 尺 寸	225mm×130mm×41mm
采集維護模塊	271mm×166mm×42mm
工 作 環 境	溫度：-20℃--60℃，濕度10%--80%，無冷凝
